Ataguía zahn
En este artículo, explicamos lo que es ataguía. Diferentes tipos de ataguía como ataguía celular, ataguía arriostrada, ataguía de tierra, ataguía de escollera, ataguía de cuna, ataguía de pared simple, ataguía de pared doble, etc. usos, significado, métodos de construcción de ataguía, ventajas y desventajas.
La ataguía de cimentación se define como una estructura temporal que se utiliza para evitar la erosión del suelo en la zona de construcción, así como para evitar que el agua entre en la zona excavada cuando se va a excavar profundizando a lo largo de la orilla del río o de la costa.
Este tipo de ataguía es útil cuando la profundidad del agua es de hasta 3,0 pulgadas y el flujo de agua es turbulento. En este tipo de ataguía se utilizan piedras en lugar de arcilla en el lecho. Este tipo de ataguías son más baratas allí donde las piedras se pueden encontrar fácilmente.
Este tipo de ataguía está formado por un cubo de madera. La ataguía es un armazón hecho de alineación horizontal y transversal de vigas de madera. Se rellena con piedras, grava o arcilla para aumentar la estabilidad de la ataguía frente a vuelcos o deslizamientos.
Construcción submarina
Trabajar cerca del agua plantea numerosos retos. Siempre hay dos partes en un proyecto acuático: la parte superior y la inferior. El acceso a la parte superior es fácil, pero cuando se trabaja por debajo de la línea de flotación el acceso no lo es tanto. Uno de los problemas más evidentes es qué hacer cuando el agua se interpone en el trabajo. Una solución es construir una ataguía.

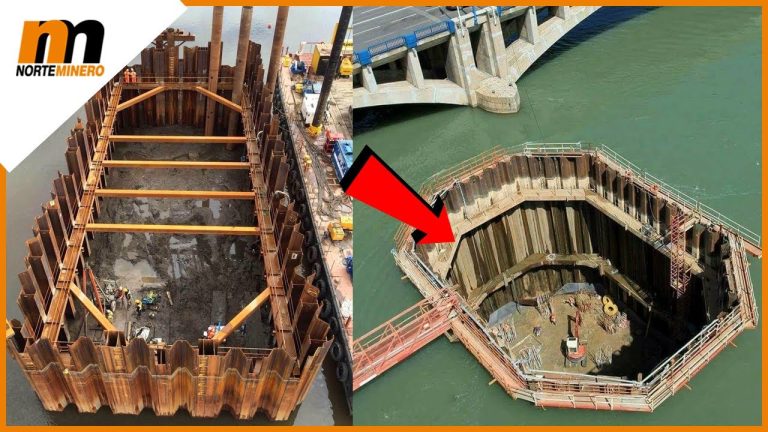

Las ataguías arriostradas se construyen hincando verticalmente una única pared de tablestacas alrededor de la zona de trabajo. Este tipo de ataguía suele tener forma de caja. Los puntales, o vigas, apuntalan las paredes para evitar que se desplomen hacia el interior, de ahí su nombre. Cuando se desagua, una ataguía resiste la fuerza del agua y permite al personal acceder a la zona de trabajo. Esta ataguía es una opción excelente para la reparación de pilares y estribos de puentes. Estas ataguías pueden formar condiciones de trabajo en espacios confinados, por lo que es imperativo que estén dimensionadas correctamente para todas las tareas que deban realizarse en el proyecto. También debe planificarse la evacuación de emergencia, ya que puede ser muy difícil sacar a una persona herida de un espacio confinado y profundo.
¿Qué es una ataguía en un barco?
Una ataguía es una estructura de retención de agua y tierra que permite bombear la zona encerrada y excavar en seco. Las ataguías se suelen utilizar para la construcción de pilares de puentes y otras estructuras de apoyo construidas dentro del agua. Las paredes de las ataguías suelen estar formadas por tablestacas sostenidas por riostras, tirantes internos y tirantes transversales. Dado que las ataguías suelen construirse dentro del agua, las tablestacas se instalan utilizando plantillas preconstruidas que permiten la colocación correcta de cada tablestaca desde una barcaza.
En esencia, una ataguía puede construirse con casi cualquier forma deseable. Sin embargo, por razones prácticas y de coste, la mayoría de las ataguías son rectangulares o circulares. En general, las ataguías circulares ofrecen la ventaja de que proporcionan una excavación más abierta en toda el área de la planta, en la que el arriostramiento se realiza únicamente mediante vigas anulares. Sin embargo, la instalación de tablestacas en ataguías circulares exige un control estricto de la construcción. Las ataguías rectangulares son más sencillas de construir, pero suelen requerir un arriostramiento interno más complejo.
Construcción de ataguías
Una ataguía es un recinto construido dentro de una masa de agua para permitir el bombeo de la zona encerrada[1]. Este bombeo crea un entorno de trabajo seco para poder realizar los trabajos con seguridad. Las ataguías se suelen utilizar para la construcción o reparación de presas permanentes, plataformas petrolíferas, pilares de puentes, etc., construidos dentro del agua.
Estas ataguías suelen ser estructuras de acero soldadas, con componentes formados por tablestacas, viguetas y riostras transversales. Estas estructuras suelen desmontarse una vez finalizadas las obras[2].
El origen de la palabra proviene de coffer (originalmente del latín cophinus que significa “cesta”)[3] y dam del protogermánico *dammaz que significa “barrera a través de una corriente de agua para obstruir su flujo y elevar su nivel”)[4].
Para la construcción de una presa se suelen construir dos ataguías, una aguas arriba y otra aguas abajo de la presa propuesta, después de haber previsto un túnel o canal de desvío alternativo para que el caudal del río eluda la zona de cimentación de la presa. Estas presas suelen ser presas convencionales de terraplén, tanto de tierra como de roca, pero también pueden ser de hormigón o de tablestacas. Normalmente, una vez terminada la presa y las estructuras asociadas, la ataguía de aguas abajo se retira y la de aguas arriba se inunda al cerrarse la derivación y comenzar a llenarse el embalse. Dependiendo de la geografía del emplazamiento de una presa, en algunas aplicaciones se utiliza una ataguía en forma de “U” en la construcción de una mitad de la presa. Una vez terminada, se retira la ataguía y se crea otra similar en el lado opuesto del río para la construcción de la otra mitad de la presa.
